¿Qué es un elevador de columna?
En primer lugar, podemos decir que un elevador de columna es un sistema de elevación compuesto por una o varias estructuras verticales que sirven de soporte y guía para elevar una carga. Dependiendo del tipo de elevador, la carga puede apoyarse sobre una plataforma, unos brazos, unas rampas o una estructura adaptada al uso concreto del equipo.
Este tipo de elevador destaca por su diseño vertical y por aprovechar el espacio en altura. La columna actúa como elemento estructural y de guiado, manteniendo la carga alineada durante todo el recorrido y favoreciendo una elevación estable y controlada.
¿Cómo funciona un elevador de columna?
Su funcionamiento puede variar según el modelo, la capacidad de carga y el sistema de accionamiento utilizado. En muchos casos, los elevadores de columna incorporan mecanismos hidráulicos, eléctricos o electromecánicos que generan la fuerza necesaria para desplazar la plataforma o los brazos de elevación en sentido vertical.
La principal función de la columna es actuar como guía estructural. Gracias a ella, el movimiento se realiza de forma alineada, evitando desplazamientos laterales y garantizando una elevación más segura.
El funcionamiento de un elevador de columna varía según su configuración y el sistema de elevación utilizado. A continuación, te contamos como funciona cada uno de los tipos y sus diferencias.
Tipos de elevadores de columna
Los elevadores de columna se clasifican principalmente según el número de columnas que incorporan: una, dos o cuatro. Cada configuración ofrece ventajas diferentes en términos de capacidad de carga, estabilidad y espacio de trabajo. Los más habituales son los elevadores de una columna, de dos columnas y de cuatro columnas. A continuación, analizamos las características de cada tipo de elevador.
Elevador de una columna
El elevador de una columna es uno de los modelos más pequeños. Está formado por una única estructura vertical que guía el movimiento de elevación y soporta el sistema encargado de subir y bajar la carga.
Frente a los modelos de dos o cuatro columnas, el elevador de una columna resulta especialmente útil en talleres con limitaciones de espacio o para operaciones puntuales donde no se requiere una elevada capacidad de carga.

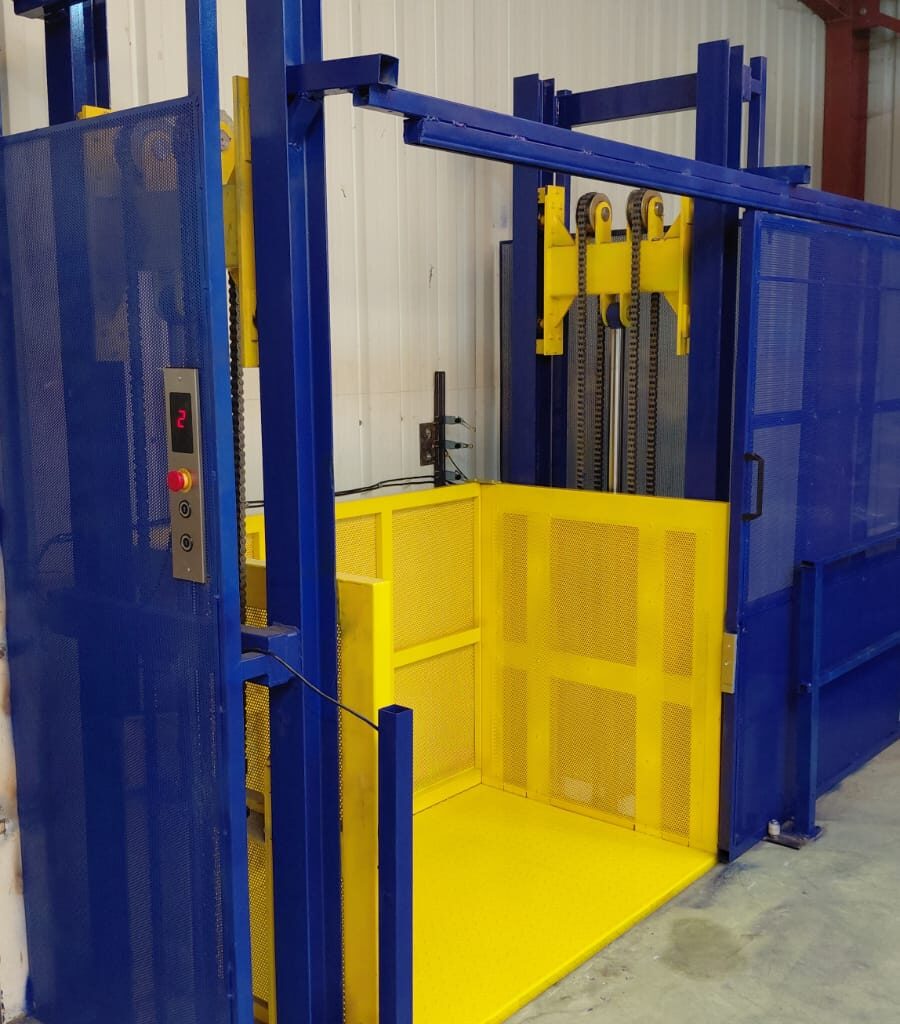

Elevador de 2 columnas
Está compuesto por dos columnas verticales que trabajan de forma sincronizada. Una de sus principales ventajas es que ofrece una buena combinación entre capacidad de carga, accesibilidad y aprovechamiento del espacio.Para que el elevador funcione correctamente, ambas columnas deben mantenerse sincronizadas durante todo el recorrido. Por eso, estos equipos incorporan sistemas de seguridad y mecanismos de control que ayudan a garantizar una elevación uniforme y estable. Este elevador es una de las soluciones más utilizadas en talleres mecánicos dedicados al mantenimiento de turismos y vehículos comerciales ligeros. Su diseño permite acceder fácilmente a ruedas, frenos, suspensión y bajos del vehículo, lo que facilita muchas de las tareas habituales de reparación

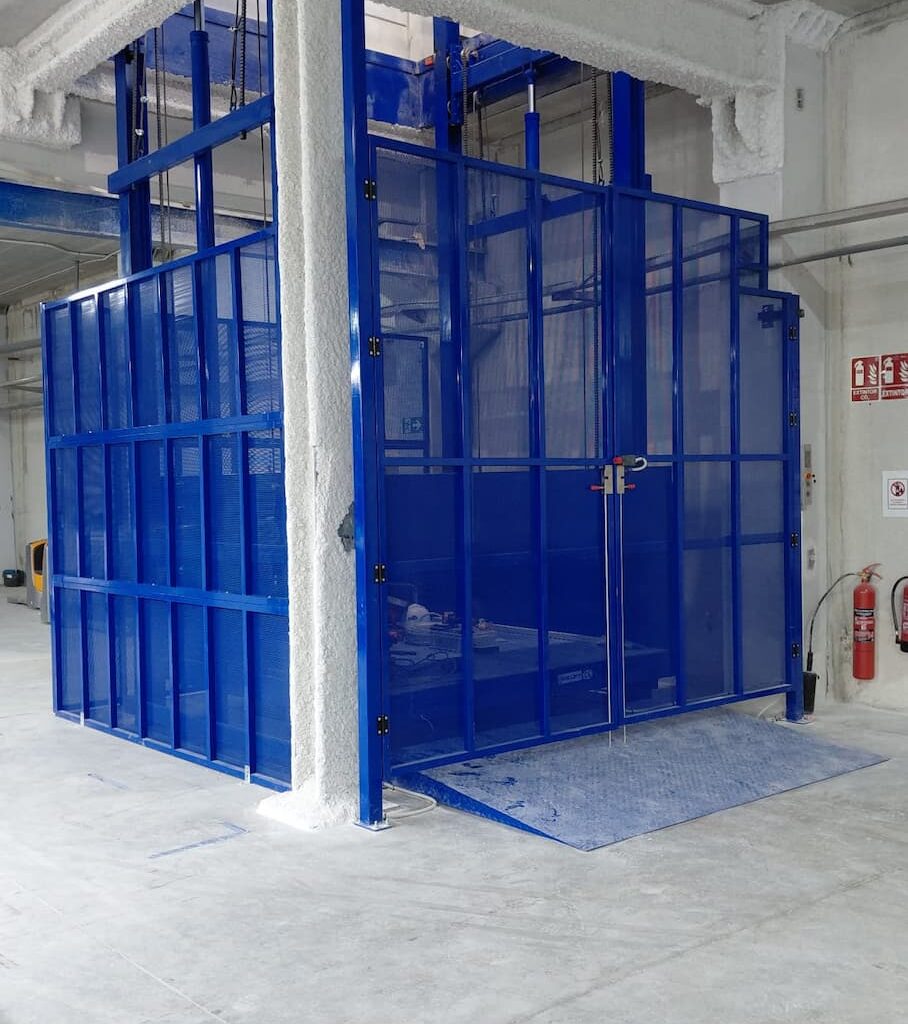

Elevador de 4 columnas
El elevador de cuatro columnas está diseñado para trabajar con cargas pesadas y proporcionar una gran estabilidad. Como su nombre indica, cuenta con cuatro columnas verticales que sostienen la plataforma sobre las que se coloca la carga.
Los elevadores de cuatro columnas son habituales en centros de inspección técnica, concesionarios, empresas de transporte y talleres especializados en vehículos industriales, donde se requiere elevar cargas de gran peso de forma estable y segura.

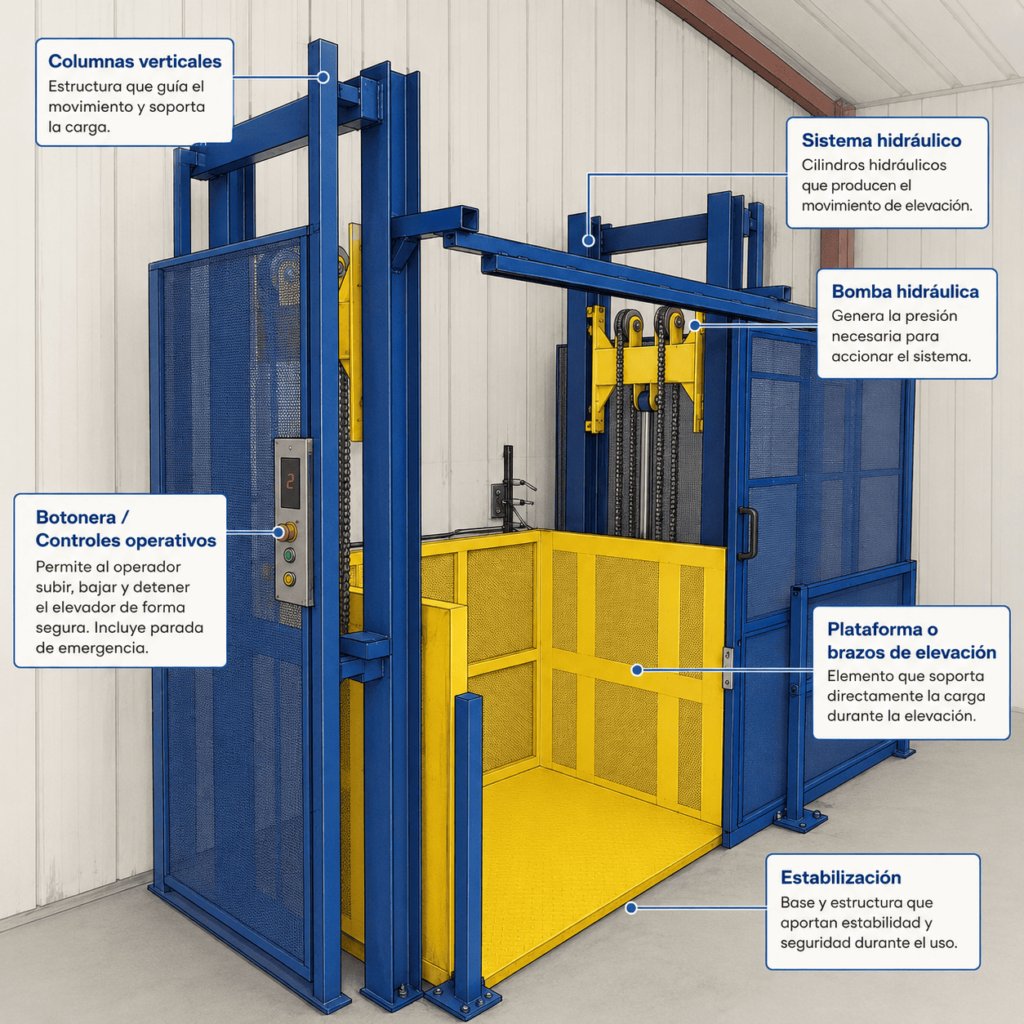

Estructura y componentes de los elevadores de columna
Para comprender mejor su funcionamiento, es importante conocer los principales componentes que forman un elevador de columna. Entre ellos se encuentran la estructura vertical, el sistema de accionamiento, los elementos de elevación y los dispositivos de seguridad. Aunque algunos elementos pueden variar según el modelo, la estructura básica y los componentes principales son similares en la mayoría de los elevadores de columna.
Columnas verticales
La columna es el elemento estructural más importante, ya que actúa como guía del movimiento. Debe estar fabricada con materiales resistentes y dimensionada para soportar la carga máxima del equipo. Además, tiene que mantener la rigidez necesaria para evitar deformaciones durante el uso.
Sistema Hidráulico
La elevación se logra mediante un sistema hidráulico. Cada columna está equipada con un cilindro hidráulico, que es esencialmente un tubo cerrado lleno de un fluido hidráulico, generalmente aceite. Cuando se aplica presión al fluido en el cilindro, se genera una fuerza que se traduce en movimiento lineal del pistón hidráulico. Este pistón está conectado a la plataforma y, al empujar hacia arriba o tirar hacia abajo, eleva o baja la carga.
Bomba hidráulica
La bomba hidráulica es la encargada de generar la presión necesaria para que los cilindros realicen el movimiento de elevación. Para ello, impulsa el aceite hidráulico desde un depósito hacia el circuito del sistema. Al controlar la cantidad de fluido y la presión, se logra un control preciso sobre el movimiento de la plataforma.
Plataforma o brazos de elevación
La plataforma o los brazos de elevación son los elementos que soportan directamente la carga durante todo el proceso de elevación, distribuyendo el peso de forma segura.
En un elevador de columna, estos componentes trabajan junto con la estructura vertical y el sistema de accionamiento. Mientras la columna guía el movimiento, la plataforma o los brazos son los encargados de mantener la carga en la posición correcta.
En algunos modelos, el elevador incorpora una plataforma completa sobre la que se coloca la mercancía, el vehículo o el equipo que se necesita elevar. En otros casos, especialmente en elevadores para talleres mecánicos, se utilizan brazos de elevación. Estos brazos se colocan bajo los puntos de apoyo del vehículo y permiten levantarlo dejando libre la parte inferior para que el operario pueda acceder para hacer reparaciones.
Controles operativos
Los elevadores están equipados con controles que permiten al operador manejar la elevación de forma sencilla y segura. Estos controles pueden ser manuales, hidráulicos o, en modelos más modernos, electrónicos. Normalmente incluyen botones de subida, bajada y parada de emergencia, aunque algunos modelos pueden incluir indicadores de carga, sensores de posición, avisos acústicos, bloqueos automáticos o sistemas que impiden el funcionamiento si la carga no está correctamente colocada.
La parada de emergencia es uno de los elementos más importantes. Su función es detener el equipo de forma inmediata ante cualquier situación de riesgo, fallo técnico o movimiento inesperado.
Estabilización
Para mantener la estabilidad durante la elevación, pueden contar con patas de apoyo extensibles o estar montadas en una base robusta. Estos elementos aseguran que la carga se mantenga equilibrada y segura.
Antes de instalar un elevador de columna es importante comprobar la resistencia del suelo y el espacio libre disponible. En algunos modelos de gran capacidad puede ser necesario realizar una cimentación específica para garantizar un funcionamiento seguro.
En definitiva, los elevadores de columna son equipos de elevación versátiles que pueden adaptarse a distintos entornos de trabajo, desde talleres mecánicos hasta instalaciones industriales. La elección entre un modelo de una, dos o cuatro columnas dependerá principalmente del espacio disponible, el tipo de carga y la frecuencia de uso. Analizar estos factores permitirá seleccionar la solución más adecuada y garantizar un funcionamiento seguro y eficiente.
